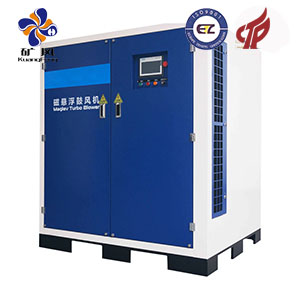

空氣懸浮風機產品介紹

1.1性能描述

原有鼓風機空氣壓縮機是以齒輪加速方式使用的，它需要齒輪，軸承和潤滑系統，且機械摩擦產生有極大的能量耗損，噪音等問題。  懸浮離心鼓風機解決了這些問題，它有3大核心技術：高效永磁懸浮軸承，永磁高速同步電機及變頻系統，鋁合金AL7075（航空鋁材）精密鑄造的高精度葉輪。

淄博新華風機 有限公司懸浮離心鼓風機，不需要齒輪箱增速器及聯軸器，由高速電機直接驅動，可每天24小時連續運行，而電機采用變頻器來調速。鼓風機葉輪直接與電機結合，而軸被懸浮于主動式空氣軸承控制器上。因?yàn)闆](méi)有物理接觸和無需潤滑油系統，所以空氣懸浮離心鼓風機具有高效，節能，低噪音，運行可靠和長期無需維修保養的特點。

淄博新華風機 有限公司懸浮離心鼓風機采用一體化緊湊型設計。葉輪，高速電機，變頻器，空氣軸承及其控制系統配有CPU微處理器的控制面板集于一體，提高了安裝，操作的便利性。為客戶大大節省能源和日常維護費用，提供清潔的作業環境。所以具有技術先進，性能可靠，結構簡單，體積小，節約能源，維護方便等特點。

節能高效

淄博新華風機有限公司懸浮離心鼓風機使用了永磁鐵軸承，直聯技術，高效葉輪，高速電機，無額外的摩擦。風機根據輸出的（風量可調范圍45-100%）自動調整電機功率的消耗，保持設備運行的高效率。

無振動低噪音

采用銅轉子懸浮軸承及直聯技術，無振動產生，鼓風機振動烈度（在機座上）小于2.5mm/s。風機不需要設置隔音裝置；設備重量輕，不需設置特別基礎，安裝布置簡單靈活。整機運轉時，在隔音罩外1m處噪音（包括電動機）低于80db（A）。（鼓風機自身不產生噪音，僅為風管氣流噪聲。）出口壓力平穩，不會出現脈沖現象。

無潤滑油

風機采用了銅轉子懸浮軸承技術，系統不需要潤滑油系統，向電子，醫藥，食品等特殊行業提供干凈的空氣?？諝廨S承使用溫度達到600度，油性軸承系統的所有弊端已成功解決。

無保養

沒有傳統風機所必需齒輪箱及油性軸承，我們所采用的一系列高新技術葉輪與電機不使用聯軸器，直接連接，智能控制系統，關鍵部件采用AL7075（航空鋁材）這些技術保證了設備是無保養的，降低了用戶的維護成本，提高供氣系統運行的穩定性。

運轉控制便利

可在個人電腦上對風機轉數，壓力，溫度，流量等進行自檢并定壓運轉，負荷/無負荷運轉，超負荷控制，通過防喘振控制等實現無人操作。風機通過調整葉輪的轉數調節流量。根據吸入空氣的溫度和壓力變化，調整轉數可以輕易的調節流量?？梢宰詣?dòng)和手動調整流量。

設備安裝空間

鼓風機設備重量輕，設備尺寸小，安裝簡便，可以大量地節省用戶的建筑及輔助電氣控制系統投資。

并聯運行

多臺鼓風機能夠并聯運行，在并聯運行條件下，每臺鼓風機能滿足不同流量的調節需要并使每臺鼓風機出口壓力與喘振壓力間的安全裕度保持相同，任何單臺鼓風機的起動和停車不會影響其他鼓風機的氣量變化。電機額定負荷60%的情況下，風壓能滿足工藝要求，同時多臺風機并聯運行時不會發生喘振。

鼓風機的設計考慮了氣流同步性，以便使新增的鼓風機能夠與原有風機并聯運行。

防喘振

鼓風機同時配套提供和安裝監測風機喘振的裝置?？商峁┮韵氯N喘振處理模式：邊界調整模式、停機模式以及繼續運行模式。當機器設定為“繼續運行”模式時，所發生的喘振對機器不會造成任何不良影響。當機器設定為“停機模式”且發生喘振時，機器自動停機，供操作者檢查喘振原因。當機器設定為“邊界調整模式”時，在風機運行工況點臨近喘振邊界時可以智能化地調整運行參數，使之回到正常的運行區域內。該“邊界調整模式”是作為最常用的設定模式。

1.2主要構造描述

鼓風機為電機驅動，單級離心式，采用軸向進風和徑向排氣方式，配有進口過濾消音系統、出口擴壓管、電機、出口波紋補償器、出口止回閥、外箱體、氣動放空閥及其消音器、空氣軸承及其潤滑系統、就地控制系統和主控制系統。內含裝置結構如下：

1.2.1主機

采用單級高速結構的型式，配置完整，每臺鼓風機風量可由45%~100%范圍內進行調節。

外箱亮麗、美觀，并具有防腐、防塵并起到支撐保護內部裝置的作用,由碳素結構鋼鑄造而成。

在模擬的地震條件下，通過對設備進行靜態和動態試驗，風機及其附屬設備，包括基礎和支座在內，能經受得住所在地區地震力的作用。我公司承諾，在設計地震烈度級的地震作用下，設備均能承受。并保持結構上的完整性。

其最低設計溫度為250度，最低設計應力為6bar。鼓風機進口與進口過濾消音系統相接，空氣進口為軸向向心式，無低效空氣流直接進入葉輪中心。鼓風機設有供起吊用的吊環。

每臺鼓風機配有一個公用底座和箱體以安裝鼓風機、電機、變頻器、控制系統及其它附件。該底座應由成型鋼材制成，具有足夠的剛性，并采用四點吊裝。在設備整體吊裝時箱體不會發生變型或其他損傷。

鼓風機應安裝在鼓風機制造商提供的安裝地腳上，以吸收鼓風機的重量和振動，同時防止產生不適當?shù)膽?yīng)力和變形。

鼓風機的地腳具有調平功能，保證鼓風機的安裝精度。

1.2.10鼓風機配套設備

1.2.10.1進口過濾器和隔音罩

每臺鼓風機配有進口過濾器和整體消音箱體，它們與鼓風機直接連接，以減少來自入口管路的壓力損失和噪音。過濾器和消音罩為鋼制外殼, 內設消音材料。

用良好吸音材料制成的薄片狀結構制造的整體進口消音箱體，片狀內芯用以降低進口噪音。當過濾芯被污染后，通過過濾器/消音器的最大壓降為60毫米水柱時，可自動提示更換濾器。

1.2.10.2出口彈性接管

每臺鼓風機出口配有膨脹節，膨脹節可以降低由熱膨脹引起的管道應力和鼓風機引起的管道振動。膨脹節能承受所有運行工況的壓力和0 —200℃度的溫度。

1.2.10.3出口擴壓管

每臺鼓風機在鼓風機出口與出口管間配有擴壓管以降低空氣流速至20米/秒。出口擴壓管的長度經空氣動力學設計以回收動壓及將氣流擾動減小到最小。出口擴壓管用鍍鋅鋼板制造并配有法蘭及安裝傳感器的接口。

1.2.10.4止回閥

每臺鼓風機配有止回閥。止回閥為對夾式蝶形止回閥，雙平板型、帶有彈簧擋板且中心絞鏈支承、鑄鐵閥體及鋁/銅閥板。不銹鋼絞鏈銷及硅酮或氟橡膠密封圈，面向閥體的閥板平面帶有彈性密封圈。兩塊閥板均分別由絞鏈支承并自帶彈簧。閥門體為環狀并具有兩個平端面，以便用螺栓和法蘭相接。當閥門通過鼓風機額定出口流量時，其壓力損失不大于100毫米水柱。閥門適用于200攝氏度溫度。

1.2.10.5儀表

風機包含儀表，所有儀表電氣接線與控制柜端子或接線箱相接。

包括下列儀表：

進口空氣過濾器差壓計

進口空氣溫度(高)開關

出口溫度計

風量計

風壓計

轉速計

電流計

喘振保護等等

1.2.10.6空氣過濾裝置

鼓風機配置內置式空氣過濾裝置，清洗與更換方便。

1.2.10.7氣動放空閥

每臺鼓風機相應配置由電磁閥聯動控制的低氣壓氣動放空閥，放空閥的驅動氣壓低于0.3kgf/cm2, 能利用鼓風機自身具有的高于0.3kgf/cm2風壓驅動該氣動放空閥。放空系統的設計為：停機-安全、失電-安全。

機箱內有放空閥，配有消音器，其外殼由碳鋼制造，內部裝有吸音材料
