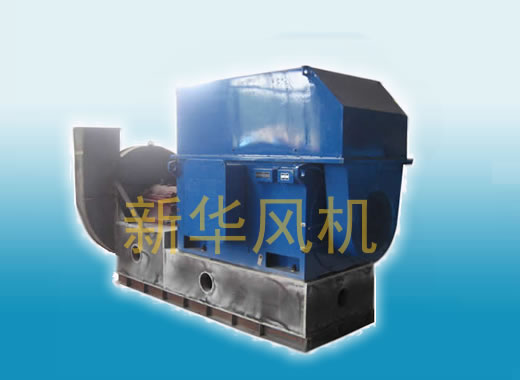

9-28I高壓離心風機

9-28I高壓離心風機
產品描述：9-28I型高壓離心通風機，一般用于鍛冶爐及高壓強制通風，亦可廣泛用于輸送物料、空氣及無腐蝕性、不自燃、不易爆、不易揮發、不含粘性物質之氣體。介質溫度一般不超過50℃（最高不超過80℃），介質中塵土及硬質顆粒物含量不大于150mg/m3。
在線訂購

用途

9-28Ⅰ型離心通風機一般用于鍛冶高強制通風、物料輸送及輸送空氣或無腐蝕性、不自燃、不含粘性和纏繞纖維之氣體，輸送介質溫度一般不超80℃，介質中所含塵土及硬質顆粒物不大于150mg/m³。其中№16以上改用耐熱高強度材料后可用作水泥窯外分解工藝和鋼鐵冶煉等特殊場合。

型式

本風機為單吸入和雙吸入兩種形式。機號有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、17、18、20、21、22、23、24，共20個機號組成。

每個機號均可制成右旋或左旋兩種型式，從電機一端正視，葉輪順時針方向旋轉者稱右轉風機，以“右”表示，反之，稱左轉風機，以“左”表示。

風機的出風口位置以機殼的出口角度表示，“右”，“左”均可制成0度、45度、90度、135度、180度、225度共6種角度。

風機的傳動方式為：№4-6.3為A式，№7-16為D式，№20-24為F式。

如上述現有機號、出風口角度、傳動方式均不能滿足您的需要，我廠有能力為您現場設計，直至您滿意為止。

結構

№4A-6.3A主要由葉輪、機殼、進風口、支架等組成。

№7.1D-16D主要由葉輪、機殼、進風口、傳動組等組成。

№20F-24F主要由葉輪、機殼、進風口、進氣箱、傳動組等組成。根據用戶所需，亦可帶調節門。

葉輪：由長短各16個葉片、平板后盤和前盤焊接成型，并經靜、動平衡校正和超速運轉試驗運轉平穩可靠。

機殼：用普通鋼板焊接成蝸形殼整體，用于高溫風機可根據溫度情況選擇耐熱材料，機殼亦可制成分體。

進風口：作成收斂式流線形整體結構，用螺栓與前蓋板組固定。

傳動組：由主軸、軸承箱、聯軸器等組成。主軸根據用途不同，可用優質鋼或耐熱鋼制成，采用滾動軸承或滑動軸承。滾動軸承用軸承潤滑脂潤滑，滑動軸承用稀油潤滑。

選擇與應用

本風機的性能按風機無因次性能曲線(見曲線圖)和無因次工況點性能(見表)換算。

全壓：P= (Pa)

流量：Q= (m³/h)

式中：

D₂—葉輪葉片外緣直徑 (m)

u₂—葉輪葉片外緣線速度 (m/s)

ρ—氣體密度 (kg/m³)

1、設計和使用單位根據所選流量和全壓，從性能表中確定機號及所需功率選配電機，本書為不留空白給出了一種電機型號和功率，設計和使用單位亦可選用其它型號電機，但轉速和功率要適當，并在訂貨時注明。

9-28Ⅰ型離心通風機無因次性能表

工況點代號	1	2	3	4	5	6	7	8
	0.08	0.09	0.10	0.11	0.12	0.13	0.14	0.15
	0.880	0.878	0.867	0.852	0.838	0.820	0.800	0.780
η	0.815	0.826	0.826	0.820	0.811	0.800	0.783	0.764
	0.084	0.094	0.103	0.112	0.121	0.131	0.141	0.151

上表是根據實驗結果(№5.6)加以壓縮性修正選取各無因次量，對于Re≥5×10⁶各機號性能未進行修正，對于Re≤5×10⁶的各機號其修正效率均大于此表值。

Re=

式中：

Re—雷諾數

V—運動粘性系數 (0.15×10^-4m²/s)

2、性能表中每一轉速的悀性能是按流量等分為8個性能點，訂貨時以性能表為準，風機出廠的合格品性能是在給定流量下全壓值偏差不超±5%。

3、性能表中所提供的參數，按通風機進口標準狀態，即：溫度t=20℃，大氣壓力Pa=101325Pa，相對濕度Φ=50%，氣體比重r=1.2kg/m³時的空氣介質計算，如風機使用條件與狀態不符時，性能應按下列公式換算

改變比重r，轉速n時換算式：

改變轉速n，大氣壓力Pa，氣體溫度t時的換算公式：

式中：Q₂、P₂、N₂指性能表中所列全壓、流量、內功率。

4、在性能表中所需功率：

式中：Q、P、η分別為風機的流量、全壓和全壓效率。

Q—風機的流量 (m³/h)

η1—為風機的機械效率，“A”式η1=1；“D”式η1=0.98。

K—為電機的儲備系數，其值如下表：

軸功率(KW)	<0.5	>0.5～1	>1～2	>2～5	>5
K值	1.5	1.4	1.3	1.2	1.15

5、通風機的流量Q、全壓P、功率N與轉速n有下列關系：

從上式知，當電機容量不改變時，轉速不宜提高，否則，電機有過載被燒毀之險。

安裝調試和運轉

1、安裝前：

應對風機各部件進行全面檢查，如：機件是否完整，葉輪與機殼的旋向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等等，如發現問題立即予以修復。

2、安裝時：

注意檢查機殼，殼內不應有掉入和遺留的工具或雜物，在一些結合面上為防止生銹，減少拆卸困難，應涂一層潤滑油或機械油。風機與地基結合面，進出管道聯接面均應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證水平位置。

3、安裝要求：

(1)按圖紙所示位置和尺寸安裝，為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸。

(2)安裝后試撥傳動組，檢查是否有過緊或與固定部分刮蹭現象，如有應排除之。

(3)風機的試運轉：

全部安裝完畢，在總檢合格后，方可進行試運轉。

通風機所選用的功率系指在特定工況下，加上機械損失與應有的安全系數而言，為防止電機因過載被燒，在風機啟動和試運轉時必須在無載荷即：將進風調節門關閉，出風調節門稍開的情況下進行，如無異振、異味、異響和漏電漏氣、漏水等反常現象時，再逐步將閘門開啟，到規定的工況為止，在運轉過程中應嚴格控制電流，不得超標，軸承溫升不得大于40℃，表溫不大于70℃。

維護

1、風機及其系統在安全正常情況下方可運轉；

2、風機的維護必須停機、斷電且有人監護的條件下進行；

3、定期清除風機內部積灰、污垢等雜質，并防止銹蝕；

4、定期加注潤滑脂并緊固松曠螺釘；

5、風機檢修、試車時嚴禁無關人員及行動不便者在場圍觀；

故障原因

1、風機振動劇烈：

1風機軸與電機軸不同心；

2機殼或進風口與葉輪摩擦；

3基礎的剛度不夠或不牢固；

4葉輪鉚釘松動或葉輪變形；

5葉輪軸盤孔與軸配合松動；

6機殼、軸承座與支架，軸承座與軸承蓋等聯接螺栓松動；

7風機進、出口管道安裝不良，產生共振；

8葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲等原因使轉子失衡。

2、軸承溫升過高：

1軸承箱劇烈振動；

2潤滑劑質量不良，變質或含有灰塵、砂粒、污垢等雜質或填充量不足；

3軸承箱蓋、座聯接螺栓之緊力過大或過?。?/span>

4軸與滾動軸承安裝歪斜、前后兩軸承不同心；

5滾動軸承損壞或軸彎曲。

3、電機電流過大或溫升過高：

1開車時進、出氣管道閘門未關；

2電機輸入電壓低、電源單相斷電；

3受軸承箱劇烈振動的影響；

4主軸轉速超過額定值;

5氣體密度過大，所含塵土及硬質顆粒物超過150mg/m³。

6氣體中含有粘性物質或纏繞性纖維。

訂貨須知

1、訂貨時須注明風機的機號、轉速、風量、壓力、出風口角度、旋轉方向以及電動機型號規格。

2、當風機配用Y型電機，采用ST0103聯軸器，若風機配用JS、JSQ型電機時則采用ST0102聯軸器。

3、當風機使用在高溫情況下，葉輪、軸及軸承等均需與我廠共同商定。

4、用戶根據需要，本風機可裝置調節門，需在訂貨時注明。

5、№16D和№20F-24F風機此樣本未給安裝尺寸，用戶訂貨時本廠及時供給

6、為盡量保證本書的完整性，本書給出了各機號風機的配套電機，該型電機并非唯一，用戶也可根據實際情況選取配其它型號電機。

9-28Ⅰ型離心通風機性能表

機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	電動機		附件
機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	型號	功率 KW	橡膠墊 ST0601 (4個)	螺栓 GB799-88 (4個)	螺母 GB6170-86 (4個)	墊圈 GB97-85 (4個)
4	A	2900	1	3893	2198	81.5	2.92	3.35	Y112M-2	4	13×90	M10×45	M10	10
			2	3884	2473	82.6	3.23	3.71	Y112M-2	4	13×90	M10×45	M10	10
			3	3835	2748	82.6	3.54	4.07	Y132S1-2	5.5	13×90	M10×45	M10	10
			4	3776	3022	82.0	3.86	4.44
			5	3707	3297	81.1	4.18	4.81
			6	3629	3572	80.0	4.50	5.17	Y132S-2	7.5	13×90	M10×45	M10	10
			7	3540	3847	78.3	4.83	5.55
			8	3452	4122	76.4	5.17	5.95
4.5	A	2900	1	4933	3130	81.5	5.26	6.05	Y132S2-2	7.5	13×90	M10×45	M10	10
			2	4623	3521	82.6	5.83	6.70	Y132S2-2	7.5	13×90	M10×45	M10	10
			3	4854	3912	82.6	6.38	7.34	Y160M1-2	11	16×100	M12×50	M12	12
			4	4776	4303	82.0	6.96	8.00
			5	4698	4695	81.1	7.55	8.68
			6	4599	5086	80.0	8.12	9.34
			7	4482	5477	78.3	8.71	10.01
			8	4374	5868	76.4	9.33	10.73
5	A	2900	1	6090	4293	81.5	8.91	10.24	Y160M2-2	15	16×100	M12×50	M12	12
			2	6071	4830	82.6	9.86	11.34
			3	6002	5367	82.6	10.83	12.45
			4	5894	5903	82.0	11.78	13.55
			5	5796	6440	81.1	12.78	14.70
			6	5678	6977	80.0	13.75	15.81	Y160L-2	18.5	16×100	M12×50	M12	12
			7	5531	7513	78.3	14.74	16.95
			8	5394	8050	76.4	15.78	18.15
5.6	A	2900	1	7640	6032	81.5	15.70	18.06	Y180M-2	22	16×100	M12×50	M12	12
			2	7620	6786	82.6	17.38	19.99	Y180M-2	22	16×100	M12×50	M12	12
			3	7522	7540	82.6	19.07	21.93	Y200L1-2	30	16×100	M12×50	M12	12
			4	7394	8294	82.0	20.77	23.88
			5	7277	048	81.1	22.54	25.93
			6	7120	9802	80.0	24.22	27.86	Y200L2-2	37	20×100	M16×60	M16	16
			7	6943	10555	78.3	25.99	29.89
			8	6767	11309	76.4	27.81	31.99

9-28Ⅰ型離心通風機性能表

機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	電動機		附件
									型號	功率 KW	橡膠墊 ST0601 (4個)	螺栓 GB799-88 (4個)	螺母 GB6170-86 (4個)	墊圈 GB97-85 (4個)
6.3	A	2900	1	9670	8558	81.5	28.29	32.54	Y225M-2	45	20×100	M16×60	M16	16
			2	9610	9662	82.6	31.31	36.01
			3	9523	10735	82.6	34.37	39.52	Y250M-2	55	25×130	M20×75	M20	20
			4	9356	11809	82.0	37.41	43.03
			5	9209	12882	81.1	40.62	46.71
			6	9003	13956	80.0	43.61	50.15	Y280S-2	75
			7	8787	15029	78.3	46.84	53.86
			8	8571	16103	76.4	50.17	57.69

9-28Ⅰ型離心通風機性能表

機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	電動機		附件
機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	型號	功率 KW	聯軸器 ST0103 ST0102	地肢螺栓 GB799-88 (4個)	螺母 GB6170-86 (4個)	墊圈 GB97-85 (4個)
7.1	D	2900	1	12278	12293	81.5	51.43	60.35	Y280S-2	75	200-65×65	M20×500	M20	20
			2	12249	13829	82.6	56.95	66.83
			3	12092	15366	82.6	62.47	73.30
			4	11886	16903	82.0	68.04	79.84	Y315S-2	110	200-65×65	M24×630	M24	24
			5	11690	18439	81.1	73.81	86.61
			6	11445	19976	80.0	79.36	73.13
			7	11160	21512	78.3	85.14	99.92
			8	10886	23049	76.4	91.20	107.02
8	D	2900	1	15583	17585	81.5	93.37	109.57	Y315M1-2	132	200-65×65	M24×630	M24	24
			2	15554	19783	82.6	103.45	121.39
			3	15358	21981	82.6	113.49	133.18
			4	15093	24180	82.0	123.59	145.03	Y315L2-2	200	200-65×75	M24×630	M24	24
			5	14848	26378	81.1	134.10	157.37
			6	14524	28576	80.0	144.07	169.06
			7	14171	30774	78.3	154.66	181.50
			8	13818	32972	76.4	165.60	194.33

9-28Ⅰ型離心通風機性能表

機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	電動機		附件
機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	型號	功率 KW	聯軸器 ST0103 ST0102	地肢螺栓 GB799-88 (4個)	螺母 GB6170-86 (4個)	墊圈 GB97-85 (4個)
8	D	1450	1	3893	8793	81.5	11.66	13.69	Y180M-4	18.5	200-65×48	M12×300	M12	12
			2	3884	9892	82.6	12.92	15.16
			3	3835	10991	82.6	14.17	16.63
			4	3776	12090	82.0	15.46	18.14	Y200L-4	30	200-65×55	M16×400	M16	16
			5	3707	13189	81.1	16.74	19.65
			6	3629	14288	80.0	18.00	21.12
			7	3540	15387	78.3	19.32	22.67
			8	3452	16486	76.4	20.69	24.27
9	D	1450	1	4933	12519	81.5	21.04	24.69	Y200L-4	30	200-65×55	M16×400	M16	16
			2	4923	14084	82.6	23.31	27.35
			3	4854	15649	82.6	25.54	29.97
			4	4776	17214	82.0	27.84	32.67	Y225M-4	45	200-65×60	M16×400	M16	16
			5	4698	18779	81.1	30.21	35.45
			6	4599	20344	80.0	32.48	38.12
			7	4482	21908	78.3	34.82	40.86
			8	4374	23473	76.4	37.32	43.79
10	D	1450	1	6090	17173	81.5	35.64	41.82	Y250M-4	55	200-65×65	M20×500	M20	20
			2	6071	19320	82.6	39.43	46.27
			3	6002	21466	82.6	43.31	50.83
			4	5894	23613	82.0	47.13	55.31	Y280S-4	75	200-65×75	M20×500	M20	20
			5	5796	25759	81.1	51.12	59.99
			6	5678	27906	80.0	55.00	64.55
			7	5531	30053	78.3	58.95	69.18
			8	5394	32199	76.4	63.13	74.08
11.2	D	1450	1	7640	24127	81.5	62.80	73.70	Y315S-4	110	200-85×80	M24×630	M24	24
			2	7620	27143	82.6	69.53	81.60
			3	6522	30158	82.6	76.26	89.49
			4	7394	33174	82.0	83.07	97.48	Y315M1-4 (JS-115-4)	132 (135)	200-85×80 (240-85×85)	M24×630 (M20×500)	M24 (M20)	24 (20)
			5	7277	36190	81.1	90.17	105.82
			6	7120	39206	80.0	96.89	113.71
			7	6943	42222	78.3	103.97	122.01
			8	6767	45238	76.4	111.26	130.57

9-28Ⅰ型離心通風機性能表

機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	電動機		附件
機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	型號	功率 KW	聯軸器 ST0103 ST0102	地肢螺栓 GB799-88 (4個)	螺母 GB6170-86 (4個)	墊圈 GB97-85 (4個)
11.2	D	960	1	3344	15974	81.5	18.20	21.36	Y225M-6	30	240-85×60	M16×400	M16	16
			2	3344	17970	82.6	20.20	23.71
			3	3295	19967	82.6	22.12	25.96
			4	3246	21964	82.0	24.14	28.33	Y250M-6	37	240-85×65	M20×500	M20	20
			5	3187	23960	81.1	26.15	30.69
			6	3119	25957	80.0	28.10	32.97
			7	3040	27954	78.3	30.14	35.37
			8	2972	29950	76.4	32.35	37.96
12.5	D	1450	1	9513	33541	81.5	108.71	127.58	Y315M2-4 (JS-116-4)	160 (155)	290-85×80 (290-85×85)	M24×630 (M20×500)	M24 (M20)	24 (20)
			2	9493	37734	82.6	120.43	141.32
			3	9378	41926	82.6	132.15	155.07
			4	9209	46119	82.0	143.82	168.78	Y355M2-4 (JS-126-4)	250 (225)	290-85×95 (290-85×85)	M24×630 (M24×630)	M24 (M24)	24 (24)
			5	9062	50311	81.1	156.10	183.19
			6	8866	54504	80.0	167.73	196.83
			7	8650	58697	78.3	180.08	211.30
			8	8434	62889	76.4	192.79	226.24
12.5	D	960	1	4168	22206	81.5	31.54	37.01	Y280S-6	45	290-85×75	M20×500	M20	20
			2	4158	24985	82.6	34.92	40.98
			3	4109	27758	82.6	38.35	45.00
			4	4040	30534	82.0	41.78	49.03	Y315S-6	75	240-85×80	M24×630	M24	24
			5	3972	33310	81.1	45.30	53.16
			6	3884	36085	80.0	48.64	57.08
			7	3795	38861	78.3	52.31	61.38
			8	3697	41637	76.4	55.95	65.66
14	D	1450	1	11935	47123	81.5	191.63	224.88	Y355M2-6 (JS-127-4)	250 (260)	290-95×95 (290-95×85)	M24×630 (M24×630)	M24 (M24)	24 (24)
			2	11906	53013	82.6	212.19	246.00
			3	11759	58903	82.6	232.85	273.25
			4	11553	64794	82.0	253.49	297.47	JS-138-4	410	350-95×85	M24×630	M24	24
			5	11366	70684	81.1	275.09	322.82
			6	11121	76574	80.0	295.60	346.88
			7	10847	82465	78.3	317.22	372.26
			8	10582	88355	76.4	339.83	398.79

9-28Ⅰ型離心通風機性能表

機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	電動機		附件
機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	型號	功率 KW	聯軸器 ST0103 ST0102	地肢螺栓 GB799-88 (4個)	螺母 GB6170-86 (4個)	墊圈 GB97-85 (4個)
14	D	960	1	5227	31198	81.5	55.56	65.20	Y315S-6 (JS-115-6)	75 (75)	290-95×80 (290-95×85)	M24×630 (M20×500)	M24 (M20)	24 (20)
			2	5217	35098	82.6	61.56	72.24
			3	5158	38998	82.6	67.53	79.36
			4	5002	42898	82.0	73.51	86.27	Y315M2-6 (JS-117-6)	110 (115)	240-95×80 (290-95×85)	M24×630 (M20×500)	M24 (M20)	24 (20)
			5	4982	46798	81.1	79.83	93.68
			6	4874	50697	80.0	85.77	100.65
			7	4756	54597	78.3	92.10	108.08
			8	4639	58497	76.4	98.63	115.74
16	D	1450	1	15583	70340	81.5	373.48	438.28	JSQ-147-4 (3000V)	500	350-95×110	M36×1000	M36	36
			2	15554	79133	82.6	413.79	485.58
			3	15358	87926	82.6	453.97	532.73
			4	15093	96718	82.0	494.34	580.11	JSQ-158-4 (3000V)	850	410-95×120	M36×1000	M36	36
			5	14848	105511	81.1	536.41	629.48
			6	14524	114303	80.0	576.26	676.24
			7	14171	123096	78.3	618.65	725.99
			8	13818	131888	76.4	662.40	777.33
16	D	960	1	6835	46570	81.5	108.46	127.28	Y355M1-6 (JS-126-6)	160 (155)	350-95×95 (350-95×90)	M24×630 (M24×630)	M24 (M24)	24 (24)
			2	6816	52392	82.6	120.05	140.88
			3	6728	58213	82.6	131.66	154.51
			4	6620	64034	82.0	143.55	168.45	Y355L2-6 (JS-136-6)	250 (240)	290-95×95 (290-95×90)	M24×630 (M24×630)	M24 (M24)	24 (24)
			5	6502	69855	81.1	155.52	182.50
			6	6365	75677	80.0	167.19	196.20
			7	6208	81498	78.3	179.43	210.56
			8	6061	87319	76.4	192.35	225.73
17	D	1450	1	17594	84371	81.5	505.77	593.52	JSQ-1410-4 (3000V)	680
			2	17555	94917	82.6	560.16	657.35	JSQ-1410-4 (3000V)	680
			3	17339	105463	82.6	614.75	721.41	JSQ-158-4 (3000V)	850
			4	17035	116010	82.0	669.24	785.35
			5	16760	126556	81.1	726.28	852.28
			6	16397	137103	80.0	780.35	915.74	JSQ-1510-4 (3000V)	1100
			7	15995	147649	78.3	837.57	982.89
			8	15593	158195	76.4	896.59	1052.15

9-28Ⅰ型離心通風機性能表

機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	電動機		附件
									型號	功率 KW	聯軸器 ST0103 ST0102	地肢螺栓 GB799-88 (4個)	螺母 GB6170-86 (4個)	墊圈 GB97-85 (4個)
17	D	960	1	7708	55859	81.5	146.71	172.16	JS-126-4	225
			2	7698	62842	82.6	162.64	190.86
			3	7600	69824	82.6	178.41	209.37
			4	7463	76807	82.0	194.12	227.80	JS-127-4	260
			5	7345	83789	81.0	210.74	247.30
			6	7189	90771	80.0	226.49	265.79	JS-137-4 (3000V)	350
			7	7012	97754	78.3	243.10	285.27
			8	6835	104736	76.4	260.22	305.36
18	D	1450	1	19732	100153	81.5	673.34	790.16	JS1512-4 (6000V)	1050
			2	19683	112672	82.6	745.56	876.91
			3	19737	125191	82.6	818.08	960.01	JS1512-4 (3000V)	1250
			4	19104	137710	82.0	890.92	1045.49
			5	18796	150229	81.0	966.55	1134.25
			6	18378	162748	80.0	1038.23	1218.36	YL116/63-4 (6000V)	1600
			7	17937	175267	78.3	1114.93	130.8.38
			8	17486	187786	76.4	1193.49	1400.56
18	D	960	1	8650	66308	81.5	195.42	229.33	JS-137-6	280
			2	8630	74597	82.6	216.43	253.98
			3	8522	82885	82.6	237.47	278.67	JSQ-148-6 (3000V)	380
			4	8375	91174	82.0	258.59	303.46
			5	8238	99462	81.0	280.55	329.23
			6	8061	107751	80.0	301.51	353.82	JSQ-147-6 (3000V)	430
			7	7865	116039	78.3	323.68	379.84
			8	7669	124328	76.4	346.56	406.69
20	D	960	1	10359	90957	81.5	330.98	388.41	JSQ-1410-6 (3000V)	520
			2	10329	102327	82.6	366.38	429.95
			3	10192	113697	82.6	401.85	471.57
			4	10025	125067	82.0	437.79	513.75	JSQ-158-6 (3000V)	680
			5	9859	136436	81.0	475.10	557.53
			6	9643	147806	80.0	510.20	598.72
			7	9417	159176	78.3	548.09	643.18
			8	9182	170545	76.4	586.64	688.42

9-28Ⅰ型離心通風機性能表

機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	電動機		附件
									型號	功率 KW	聯軸器 ST0103 ST0102	地肢螺栓 GB799-88 (4個)	螺母 GB6170-86 (4個)	墊圈 GB97-85 (4個)
20	F	730	1	5985	69166	81.5	145.37	170.59	(JS-137-6)	210
			2	5975	77811	82.6	161.11	189.06
			3	5899	86457	82.6	176.73	207.39
			4	5795	95103	82.0	192.35	225.72	(JS-138-8)	245
			5	5699	103748	81.0	208.68	244.89
			6	5585	112394	80.0	224.59	263.56	JSQ-148-8 (3000V)	310
			7	5442	121040	78.3	240.80	282.58
			8	5309	129685	76.4	257.95	302.70
21	F	960	1	11418	105295	81.5	422.21	495.46	JSQ-158-6 (3000V)	680
			2	11390	118457	82.6	467.49	548.60
			3	11247	131618	82.6	512.92	601.91	JSQ-1512-6 (3000V)	1000
			4	11057	114780	82.0	558.73	655.66
			5	10876	157942	81.0	606.21	711.38
			6	10638	171104	80.0	651.19	764.17
			7	10381	184266	78.3	699.21	820.52
			8	10124	197428	76.4	748.78	878.69
21	F	730	1	6603	80068	81.5	185.58	217.89	(JS-138-8)	(245)
			2	6584	90076	82.6	205.51	241.17
			3	6508	100085	82.6	225.71	264.87	JSQ-1410-8 (3000V)	370
			4	6394	110093	82.0	245.70	288.33
			5	6289	120102	81.0	266.58	312.83
			6	6156	130110	80.0	286.56	336.28	JSQ-157-8	440
			7	6004	140119	78.3	307.51	360.87
			8	5852	150127	76.4	329.11	386.21
22	F	960	1	12532	121064	81.5	532.77	625.21	JSQ-1510-6 (3000V)	850
			2	12503	136197	82.6	590.04	692.41
			3	12951	151331	82.6	647.62	759.98	JS-1512-6 (3000V)	1000
			4	12132	166464	82.0	704.88	827.17
			5	11932	181597	81.0	764.69	897.36
			6	11675	196730	80.0	821.72	964.29	VL118/59-6 (6000V)	1250
			7	11390	211863	78.3	882.03	1035.07
			8	11104	226996	76.4	944.26	1108.09

9-28Ⅰ型離心通風機性能表

機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	電動機		附件
機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	型號	功率 KW	聯軸器 ST0103 ST0102	地肢螺栓 GB799-88 (4個)	螺母 GB6170-86 (4個)	墊圈 GB97-85 (4個)
22	F	730	1	7250	92059	81.5	234.40	275.07	JSQ-1410-8 (3000V)	370
			2	7231	103567	82.6	259.51	304.53	JSQ-1410-8 (3000V)	370
			3	7136	115074	82.6	284.55	333.92	JSQ-158-8 (3000V)	500
			4	7013	126582	82.0	309.83	363.59
			5	6898	138089	81.1	336.18	394.51
			6	6756	149597	80.0	361.57	424.30
			7	6584	161104	78.3	387.75	455.02
			8	6423	172611	76.4	415.31	487.37
23	F	960	1	13702	138335	81.5	665.63	781.12	JS-1512-6 (3000V)	1000
			2	13664	155627	82.6	736.81	864.65	JS-1512-6 (3000V)	1000
			3	13493	172919	82.6	808.42	948.68	YL118/71-6 (6000V)	1250
			4	13264	190211	82.0	880.61	1033.39
			5	13046	207502	81.1	955.29	1121.04
			6	12760	224794	80.0	1026.17	1204.21	YL118/71-6 (6000V)	1600
			7	12456	242086	78.3	1102.16	1293.39
			8	12142	259378	76.4	1179.74	1384.43
23	F	730	1	7917	105192	81.5	292.45	343.19	JSQ-157-8 (3000V)	440
			2	7907	118341	82.6	324.23	380.48
			3	7802	131490	82.6	355.49	417.16
			4	7669	144639	82.0	387.17	454.35	JSQ-1510-8 (3000V)	625
			5	7545	157788	81.1	420.17	493.07
			6	7384	170937	80.0	451.55	529.89
			7	7203	184086	78.3	484.68	568.77
			8	7022	197235	76.4	518.85	608.87

9-28Ⅰ型離心通風機性能表

機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	電動機		附件
機號	傳動方式	轉數 r/min	工況	全壓 Pa	流量 m³/h	內效率 %	內功率 KW	所需功率 KW	型號	功率 KW	聯軸器 ST0103 ST0102	地肢螺栓 GB799-88 (4個)	螺母 GB6170-86 (4個)	墊圈 GB97-85 (4個)
24	F	960	1	14920	157175	81.5	823.51	966.39	YL118/59-6 (6000V)	1250
			2	14882	176821	82.6	911.78	1069.97
			3	14692	196468	82.6	1000.13	1173.65
			4	14444	216115	82.0	1089.53	1278.57	YL118/171-6 (6000V)	1600
			5	14206	235762	81.1	1181.98	1387.05
			6	13902	255409	80.0	1270.26	1490.65
			7	13559	275055	78.3	1363.23	1599.75
			8	13217	294702	76.4	1459.11	1712.27
24	F	730	1	8621	119518	81.5	361.83	424.60	JSQ-1512-8 (6000V)	570
			2	8602	134458	82.6	400.75	470.28
			3	8497	149398	82.6	439.86	516.17
			4	8354	164337	82.0	479.20	562.34	YL118/44-8 (3000V)	800
			5	8212	179277	81.1	519.53	609.67
			6	8040	194217	80.0	558.66	655.59
			7	7840	209157	78.3	599.43	703.43
			8	7641	224097	76.4	641.44	752.73
24	F	560	1	5071	91685	81.5	163.29	191.62	JSQ-1410-10 (3000V)	(280)
			2	5062	103146	82.6	180.92	212.31
			3	5005	114606	82.6	198.75	233.23
			4	4910	126067	82.0	216.04	253.52	JSQ-158-10 (3000V)	350
			5	4883	137528	81.1	234.60	275.31
			6	4729	148988	80.0	252.07	285.80
			7	4615	160449	78.3	270.65	317.61
			8	4500	171910	76.4	289.85	340.13
