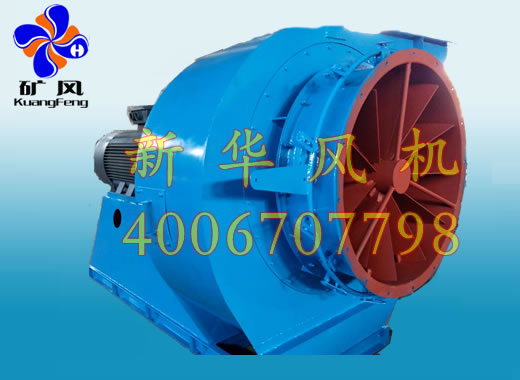

產品描述：G5-51、Y5-51№8-29.5D鍋爐離心送、引風機
在線訂購

用　　　　途

G、Y6-51型鍋爐送引風機適用于35t/h～410t/h循環流化床鍋爐送引風系統，該系統風機也可用于除塵、礦井通風及一般通風系統。

送風機輸送的介質為空氣，引風機輸送的介質為煙氣或含雜質的顆粒氣體。含雜質濃度小于200mg/m³時葉輪可用五年以上，如含雜質大也可使用，但使用壽命相對縮短，送引風機最高使用溫度不得超過250℃。

型　　　式

1、送、引風機通常制成單吸入型式。

2、每種風機又可制成左旋或右旋兩種型式。從電機一端正視，葉輪按順時針?lè)较蛐D(zhuǎn)者稱為右旋風機，以“右”表示，反之，稱為左旋風機，以“左”表示。

3、 D式風機用機殼出風口角度表示。F式風機進出風口，以朝氣箱的進口機過的出口角度。表示方法：出風口45°/進風口135°。

4、風機傳動方式為D式（懸臂結構），采用彈性聯軸器直聯傳動。

特　　　點

1、該系列風機設計是以經過一年多模型試驗定型的空氣動力學略圖為依據并采用了“具有可調式進風口”、“斜錐式進風口”的專利技術；高強度耐磨葉輪、防漏油軸承箱、調心式調節門等先進的專利技術成果。

2、高效工況范圍寬，機號排列密集，容易等到高效工點。

3、 “具有可調式進風口”專利技術優點為：

在風機安裝時可隨意調整進風口和葉輪的軸向、徑向間隙。

風機運行時如有磨擦，可將進風口調整到適當位置。

風機檢修時可將進風口沿軸向調至與葉輪脫開位置，因而能方便地垂直吊出轉子；具有“斜錐式進風口”的專利技術，消除了進風口前的強蝸流，保證進氣穩定性。

4、高強度耐磨葉輪：葉輪采用近徑、后向單板葉片，減少氣流沖擊，穩定性好，電機不易過載，克服了原4-73型機翼形空心葉片磨穿后內部進灰、非工作面積灰引發振動等不良現象，引風機葉片易磨損部位采用了風機專用的耐磨焊條堆焊，大大延長了風機壽命。該型風機壓力系數高、周速低、噪聲小，因而實用性好。

5、防漏油軸承箱

　采用搭接式甩油環，將高速旋轉的軸承帶起的油甩至軸承箱內壁，流回油池；半圓式鋁質油封除方便檢修和防止磨擦事故外，可沿軸向增大阻力將部分稀油截回油池；外側壓盤根是將少量的稀油擋??；軸承箱上部設有通氣塞，減小了軸承箱的微正壓，保證不漏油，防塵性能好。

6、調心調節門

調節門導葉片支點處設有調心軸承，在運行及調節過程中無“死”點，因而調節靈活省力，安全可靠，保證了執行機構電機不過載。

7、 D式采用進口軸承，減小振動，使風機運行可靠。

8、該風機配套齊全：
　　調節門、聯軸器罩、進出風口反法蘭、整機地腳螺栓，進出風口軟聯接，大、中型號配有測振儀表，根據需要亦可配成套執行機構，減振器和消聲器等。

9、有關參數提供齊全：

主要件重量、靜動載荷轉子飛輪矩、調節門阻力矩及外形等。持有系列樣本，即可作施工設計。

10、產品質量重點措施：

① 按國標及行業標準進行設計和制造。

② 風機性能依據風機模型試驗進行相似換算而得。

③ 風機葉輪直徑大于2m或周速超過100m/s按標準進行無損探傷。

④ 葉輪周速高時采用加強式葉片，引風機葉片易磨部分采用風機專用耐磨焊條堆焊，現場磨損后用戶可自行堆焊。

⑤ 風機進出風口均設有軟聯接帶，以防因管道或風機變形而產生的應力干涉。

⑥ No17以上風機設有振動保護裝置，防止機組因振動而損壞。

性能的選擇與應用

（一）風機的性能

風機的性能以流量、全壓、主軸轉速，軸功率和效率等參數表示。選擇曲線和性能表所給參數均指標準狀況下風機之性能，所謂標準狀況即：

送風機－溫度t₁=20℃,大氣壓力P_bo=101325Pa, 氣體密度ρ1＝1.2kg/m³

引風機－溫度t₁=140℃,大氣壓力P_bo=101325Pa, 氣體密度ρ1＝0.85kg/m³

選擇曲線與性能表中性能均指調節葉片為全開0°時的性能，訂貨時以性能表為準。風機性能試驗全壓值的偏差不超過設計全壓值的±5%。

風機使用條件與上述不符時，按下式換算。

1、改變介質ρ，轉速n時

全壓：P=P₁()²　　　流量：Q＝Q₁

軸功率：N＝N₁()³　內效率：η＝η

2、大氣壓力P_b及其溫度t改變時

① 送風機：

全壓：P＝P₁　　流量：Q＝Q₁

軸功率：N＝N₁　內效率：η＝η

② 引風機：

全壓：P＝P₁　　流量：Q＝Q₁

軸功率：N＝N₁　內效率：η＝η

式中：

P₁—性能表中的全壓 (Pa)	n—性能表中轉速（r/min）
Q₁ —性能表中的流量 (m³/h)	ρ—輸送氣體密度（kg/m³）
N₁—性能表中軸功率	n—使用條件下風機轉速（r/min）
Pb –使用地方大氣壓 (Pa)	P—使用條件下風機全壓(Pa)
Pb0 –標準大氣壓 101325(Pa)	Q—使用條件下風機流量(m³/h)
t—輸送氣體溫度（℃）	N—使用條件下風機所需軸功率

③ 所需功率按下式換算：

N＝K

式中：Q、P、η分別為風機的流量(m³/h)、全壓（Pa）、內效率（%）

0.98－風機的機械效率

K?。妱?dòng)機容量?jī)?chǔ)備系數，對送風機取1.15，對引風機取1.3

選用電動機功率一般不低于所需功率的數值。

（二）性能表中的性能，是按模型試驗數據換算而得

（三）流量過多或不足時的處理：

在使用時，常常發生流量過多或不足的現象，產生這現象的原因很多，如果是在使用過程中發生流量時大時小的現象，主要是由于管網阻力時大時小，如果是在使用過程中，經過較長時間逐漸減少或在短時期突然減少，主要是由于管網堵塞。

在風機新安裝后，進行正式運轉時發生流量大或不足現象的原因主要有下列幾點：

1、管網阻力實際值與計算值相差過大

由一般管網特性方程式：P＝KQ²，式中K－阻力系數

如實際值K小于計算K時則流量增大，反之則流量減小。

2、選擇時未考慮風機本身全壓值偏差△P的影響，當風機實際值為正差時，則流量增大，為負差時，則流量減小。

3、在風機新安裝后開始正式運轉或在使用過程中流量過大或過小時，可用下列方法之一消除之：

①控制調節門的開閉程度。

②增減風機轉速。

③調換新的壓力較高或低的風機。

④改變管網阻力系數K。

當調節門全開時，流量仍嫌過小，此時可設法改變管網使阻力系數減小以增加流量，也可增加轉數和調換壓力較高的風機，但轉數不得大于性能表中最大轉數。

安裝、調整和試運轉

在安裝前首先應備齊安裝所用材料工具，并對風機各部分進行檢查，對葉輪、主和軸承等機件更應特別細致檢查，如發現損傷，應予修復，然后用煤油清洗軸承箱內部。

（一）在安裝過程中必須注意：

1、在一些結合面上，為了防止生銹，減少拆卸困難，應涂少許潤滑脂或機械油。

2、在上接合面的螺栓時，如有定位銷釘，應首先將其打緊，再擰緊螺栓。

3、檢查機殼及其它殼體內部，不應有掉入和遺留的工具或雜物。

（二）安裝要求：

1、按圖紙所位置及尺寸進行安裝，為得到高效率，特別要保證進風口與葉輪的間隙尺寸。為運行安全滾動軸承外套聯軸器的軸向間隙。

2、保證主軸的水平度，測量風機主軸與電機軸同心度及聯軸器端面的不平行度，兩軸不同心度允差0.05mm。

3、安裝調節門時，注意不要裝反，要保持進氣方向與葉輪旋向一致。

4、安裝風機進出口管道時，重量不應加于機殼。

5、全部安裝后，進行總檢驗，合格后方可進行運轉試驗。

（三）風機的試運轉

機械運轉試驗應首先在無載荷即關閉進口管道閘門或調節門的情況下運轉，如運轉情況良好，然后再滿載荷的正常工況（規定的全壓和流量）的情況下連續運轉，至規定的時間后，如無異常現象發生，方可投入生產。

對于修理安裝后試運轉時間不應少于30分鐘，對新安裝后試運轉時間不少于2小時。

操　　　　作

（一）風機的操作規程：

風機啟動前，應進行下列準備工作

1、關閉調節門。

2、檢查風機各部的間隙尺寸、轉動部分與固定部分有無刮蹭現象。

3、在葉輪徑向、聯軸器附近均不許站人。

4、檢查軸承箱油位是否達標。

5、檢查電器線路及儀表是否正確。

6、檢查冷卻部分是否正常。

當風機啟動后，達到正常轉數時，逐漸開大調節門直至規定負荷為止。

運轉過程中軸承溫升不得于高于40℃表溫不高于80℃。如溫升過高可通水冷卻，一般按0.5～1m3/h考慮，效果不佳可適當加大通水量。

（二）風機的緊急停車：

下列情況下，必須進行緊急停車：

1、風機有劇烈噪音。

2、軸承溫度劇烈上升。

3、風機劇烈振動或有撞擊聲。

維　　　　　護

1、風機設備不許帶病運行。

2、對風機設備的調試和修理，必須停機斷電。

3、溫度計、油標的靈敏性應定期進行檢查。

4、每次拆修應更換潤滑油外，正常的情況下3～6個月更換一次潤滑油。

5、定期清除風機內部積灰、污垢及水等雜質，并防止銹蝕。

故　障　原　因　一　覽　表

故障名稱	產生原因
軸承箱劇烈振動	1、風機軸與電機軸不同心，聯軸器歪斜。 2、機殼或進風與葉輪磨擦。 3、基礎的剛度不夠或不牢固。 4、葉輪鉚釘松動或葉輪變形。、 5、葉輪軸盤與軸松動，聯軸器螺栓活動 6、機殼與支架，軸承箱與支，軸承箱蓋與座等聯接部位螺栓松動。 7、風機進出氣管道的安裝不良，產生振動。 8、轉子不平衡。 9、風機葉片磨損，或葉片有污垢。
軸承溫升過高	1、軸承箱劇烈振動。 2、潤滑脂質量不良，變質，或填充過多和含有灰塵，砂粒、污垢等雜質。 3、軸承箱蓋、座聯接螺栓之緊力過大或過小。 4、軸與滾動軸承安裝歪斜，前后兩軸承不同心。 5、滾動軸承損壞。
電動機電流過大和溫升過高	1、開車時進氣管道內閘門或節流閥未關。 2、流量超過規定值。 3、風機輸送之氣體密度過大，使壓力過大。 4、電動機輸入電壓過低或電源單相斷電。 5、聯軸器聯接不正，皮圈過緊或間隙不勻。 6、受軸承箱劇烈的影響。

單　機　成　套　供　應　范　圍

1、通風機1臺

2、地腳螺栓1整套

3、聯軸器護罩1付

4、溫度計8－16號為2只雙金屬帶電接點溫度計，17－31.5F2只雙金屬溫度計和2只鉑熱電阻。

5、進出風口軟聯接。

6、電動機（不帶電氣設備）一臺（以定貨合同為準）。

訂　貨　需　知

訂貨時必須說明風機型號、轉速、風量、風壓、介質溫度、進出風口角度及旋轉方向，電動機型號等參數。

風機性能以性能表為準。

G6-51-1　鍋爐離心引風機性能與選用件對照表

機號	轉速r/min	序號	全壓Pa	流量m³/h	內效率%	內功率kw	軸功率kw	所需功率kw	電動機		聯軸器			滾動軸承型號
									型號	功率kw	型號或代號	風機軸	電機軸
8D	1450	1 2 3 4 5 6 7 8	2745 2701 2612 2479 2346 2214 2036 1859	11000 13200 15400 17600 19800 22000 24200 26400	75 78 81 83 82 80 77 74	11.2 12.7 13.8 14.6 15.7 16.9 17.8 18.4	11.4 13 14.1 14.8 16.1 17.3 18.1 18.8	13.1 14.9 16.2 17 18.5 19.8 20.9 21.6	Y160L-4 380V	15	5-65×42	65×140	42×110	3616
									Y180M-4 380V	18.5	5-65×48		48×110
									Y180L-4 380V	22
9D	1450	1 2 3 4 5 6 7 8	3474 3418 3306 3138 2969 2801 2577 2353	15700 18800 21900 25000 28100 31300 34400 37500	75 78 81 83 82 80 77 74	20.2 22.9 24.8 26.3 28.3 30.4 32 33.1	20.6 23.4 25.3 26.8 28.8 31.1 32.6 33.8	23.7 26.9 29.1 30.8 33.2 35.7 37.5 38.9	Y200L-4 380V	30	5-65×55	65×140	55×110	3616
									Y225M-4 380V	45	5-65×60		60×140
10D	1450	1 2 3 4 5 6 7 8	4289 4220 4081 3874 3666 3459 3182 2905	21500 25800 30000 34300 38600 42900 47200 51500	75 78 81 83 82 80 77 74	34.2 38.8 42 44.5 47.9 51.5 54.2 56.2	34.9 39.6 42.8 45.4 48.9 52.6 55.3 57.3	40.1 45.5 49.3 52.2 56.3 60.5 63.6 65.9	Y225M-4 380V	45	5-65×60	65×140	60×140	3616
									Y250M-4 380V	55	5-65×65		65×140
									Y280S-4 380V	75	5-65×75		75×140
11D	1450	1 2 3 4 5 6 7 8	5190 5106 4938 4688 4436 4185 3850 3515	28600 34300 40000 45700 51400 57100 62800 68500	75 78 81 83 82 80 77 74	55 62 68 72 77 83 87 90	56 64 69 73 79 85 89 92	65 73 79 84 91 97 102 106	Y280S-4 380V	75	6-75×75	75×140	75×140	3620
									Y280M-4 380V	90
									Y315S-4 380V	110	7-75×80		80×170

注：進口壓力P＝101325Pa，進口溫度t=20℃,介質密度ρ＝1.2kg/m³,未注電壓均為6000V。未注聯軸器型號均為F2508A。

G6-51-1　鍋爐離心引風機性能與選用件對照表

機號	轉速r/min	序號	全壓Pa	流量m³/h	內效率%	內功率kw	軸功率kw	所需功率kw	電動機		聯軸器			滾動軸承型號
									型號	功率kw	型號或代號	風機軸	電機軸
11D	960	1 2 3 4 5 6 7 8	2275 2238 2164 2055 1944 1834 1688 1541	18900 22700 26500 30300 34000 37800 41600 45400	75 78 81 83 82 80 77 74	15.9 18.1 19.7 20.8 22.4 24.1 25.3 26.3	16.3 18.5 20.1 21.3 22.8 24.6 25.8 26.8	18.7 21.2 23.1 24.5 26.3 28.2 29.7 30.8	Y200L2-6 380V	22	6-65×55	75×140	55×110	3620
									Y225M-6 380V	30	6-75×60		60×140
12D	1450	1 2 3 4 5 6 7 8	6176 6077 5877 5579 5279 4981 4582 4183	37100 44600 51800 59300 66700 74100 81600 89000	75 78 81 83 82 80 77 74	85 97 104 111 119 128 135 140	87 98 107 113 122 131 138 143	100 113 123 130 140 150 158 164	Y315S-4 380V	110	7-75×80	75×140	80×170	3620
									Y315M1-4 380V	132
									Y315M2-4 380V	160
12D	960	1 2 3 4 5 6 7 8	2707 2664 2576 2445 2314 2183 2008 1834	24600 29500 34300 39300 44200 49100 54100 59000	75 78 81 83 82 80 77 74	24.7 28 30.3 32.2 34.6 37.2 39.2 40.6	25.2 28.6 30.9 32.8 35.4 38 40 41.4	28.9 32.8 35.6 37.7 40.7 43.7 46 47.7	Y250M-6 380V	37	6-75×65	75×140	65×140	3620
									Y280S-6 380V	45	6-75×75		75×140
									Y280M-6 380V	55
13D	1450	1 2 3 4 5 6 7 8	7248 7132 6897 6547 6196 5846 5378 4909	47200 56700 65900 75400 84800 94300 104000 113000	75 78 81 83 82 80 77 74	127 144 156 165 178 191 202 208	129 147 159 169 182 195 206 212	149 169 183 194 209 225 237 244	Y315M1-4 380V	185	7-75×90	75×140	90×170	3620
									Y315M2-4 380V	200
									Y355-4 6000V	250	9507×4		100×210

注：進口壓力P＝101325Pa，進口溫度t=20℃,介質密度ρ＝1.2kg/m³,未注電壓均為6000V。未注聯軸器型號均為F2508A。

G6-51-1　鍋爐離心引風機性能與選用件對照表

機號	轉速r/min	序號	全壓Pa	流量m³/h	內效率%	內功率kw	軸功率kw	所需功率kw	電動機		聯軸器			滾動軸承型號
									型號	功率kw	型號或代號	風機軸	電機軸
13D	960	1 2 3 4 5 6 7 8	3177 3126 3023 2870 2716 2563 2357 2152	31200 37500 43700 50000 56200 62400 68700 74900	75 78 81 83 82 80 77 74	36.7 41.7 45.3 48 52 55.5 58.4 60.5	37.5 42.6 46.2 49 53 56.1 59.6 61.7	43.1 49 53.2 56.4 61 65 69 71	Y280M-6 380V	55	7-75×75	75×140	75×140	3620
									Y315S-6 380V	75	7-75×80		80×170
14D	1450	1 2 3 4 5 6 7 8	8406 8270 7999 7592 7186 6779 6237 5694	58900 70700 82500 94200 106000 118000 130000 141000	75 78 81 83 82 80 77 74	183 208 226 239 258 278 293 301	187 212 231 244 263 283 298 308	215 244 266 281 303 326 343 354	Y355-4	250	9507×4	105×210	100×210	SKF 6324 22324 CC/W33
										280
										315
									Y400-4	355			110×210
14D	960	1 2 3 4 5 6 7 8	3685 3625 3506 3328 3149 2972 2734 2496	39000 46900 54500 62300 70200 78100 86100 93400	75 78 81 83 82 80 77 74	53 60 66 69 75 81 85 88	54 61 67 71 76 82 87 89	62 70 77 81 88 95 100 103	Y315S-6 380V	75	7-105×80	105×210	80×170	SKF 6324 22324 CC/W33
									Y315M1-6 380V	90
									Y315M2-6 380V	110
15D	1450	1 2 3 4 5 6 7 8	9650 9494 9183 8716 8248 7782 7159 6537	72400 86900 101000 116000 130000 144000 158000 172000	75 78 81 83 82 80 77 74	259 294 318 338 363 389 408 422	264 300 325 345 371 397 416 431	304 345 373 397 426 457 479 495	Y400-4	355	8-105×110	105×210	110×210	SKF 6324 22324 CC/W33
										400
										450
										500

注：進口壓力P＝101325Pa，進口溫度t=20℃,介質密度ρ＝1.2kg/m³,未注電壓均為6000V。未注聯軸器型號均為F2508A。

G6-51-1　鍋爐離心引風機性能與選用件對照表

機號	轉速r/min	序號	全壓Pa	流量m³/h	內效率%	內功率kw	軸功率kw	所需功率kw	電動機		聯軸器			滾動軸承型號
									型號	功率kw	型號或代號	風機軸	電機軸
15D	960	1 2 3 4 5 6 7 8	4230 4162 4025 3821 3616 3412 3138 2865	48100 57700 66900 76800 86100 96000 105000 115000	75 78 81 83 82 80 77 74	75 86 92 98 105 114 119 124	77 87 94 100 108 116 121 126	88 100 108 115 124 133 139 145	Y315L1-6 380V	110	8-105×80	105×210	80×170	SKF 6324 22324 CC/W33
									Y315L2-6 380V	132
									Y355M1-6 380V	160	8-105×90		90×170
15D	730	1 2 3 4 5 6 7 8	2446 2470 2327 2209 2091 1973 1814 1657	36600 43900 50900 58400 65500 73000 79800 87400	75 78 81 83 82 80 77 74	33.2 38.6 40.6 43.2 46.4 50 52.2 54.4	33.8 39.4 41.4 44.1 47.3 51 53.3 55.5	33.9 45.3 47.7 50.7 54.4 58.7 61.3 63.8	Y280M-8 380V	45	7-105×75	105×210	75×140	SKF 6324 22324 CC/W33
									Y315S-8 380V	55			80×170
									Y315M1-8 380V	75	7-105×80
16D	1450	1 2 3 4 5 6 7 8	10980 10803 10447 9917 9385 8855 8146 7437	88100 106000 123000 140000 158000 176000 193000 211000	75 78 81 83 82 80 77 74	358 408 441 465 502 541 567 589	366 416 450 474 513 552 579 601	420 479 517 545 589 635 666 691	Y400-4	500	8-105×110	105×210	110×210	SKF 6324 22324 CC/W33
										560
									Y450-4	630	10-105×130		120×210
										710
16D	960	1 2 3 4 5 6 7 8	4813 4735 4579 4347 4114 3881 3571 3260	58300 70200 81400 92700 105000 117000 128000 140000	75 78 81 83 82 80 77 74	104 118 128 135 146 158 165 171	106 121 130 138 149 161 168 175	122 139 150 158 172 185 193 201	Y335M1-6 380V	160	7-105×90	105×210	90×170	SKF 6324 22324 CC/W33
									Y355M2-6 380V	185	8-105×100		100×210
									Y355M3-6 380V	200

注：進口壓力P＝101325Pa，進口溫度t=20℃,介質密度ρ＝1.2kg/m³,未注電壓均為6000V。未注聯軸器型號均為F2508A。

G6-51-1　鍋爐離心引風機性能與選用件對照表

機號	轉速r/min	序號	全壓Pa	流量m³/h	內效率%	內功率kw	軸功率kw	所需功率kw	電動機		聯軸器			滾動軸承型號
									型號	功率kw	型號或代號	風機軸	電機軸
16D	730	1 2 3 4 5 6 7 8	2783 2738 2648 2514 2379 2244 2065 1885	44300 53400 61900 70500 79800 89000 97300 106000	75 78 81 83 82 80 77 74	45.7 52.1 56.2 59.3 64.3 69.3 72.5 75	46.6 53.1 57.4 60.5 65.6 70.8 74 76.5	53.6 61.1 66.0 69.6 75.5 81.4 85.1 88	Y315M1-8 380V	75	7-105×80	105×210	80×170	SKF 6324 22324 CC/W33
									Y315M2-8 380V	90
17D	960	1 2 3 4 5 6 7 8	5433 5345 5169 4907 4644 4381 4031 3680	69900 84200 97600 111000 126000 140000 154000 168000	75 78 81 83 82 80 77 74	141 160 173 182 198 213 224 232	144 164 177 186 202 217 229 237	165 188 203 214 233 250 263 272	Y355M2-6 380V	200	9510×4	140×250	100×210	SKF 6232 22232 CC/W33
									Y355-6	250			100×210
									Y400-6	280			110×210
17D	730	1 2 3 4 5 6 7 8	3142 3091 2989 2837 2685 2533 2331 2128	53200 64000 74200 84400 95800 106000 117000 128000	75 78 81 83 82 80 77 74	61.9 70.5 76.1 80.1 87.1 93.2 98.4 102	63.2 71.9 77.6 81.8 88.9 95.1 100 104	72.6 82.7 89.3 94 102 109 115 120	Y315M2-8 380V	90	9510×4	140×250	80×170	SKF 6232 22232 CC/W33
									Y315M3-8 380V	110
									Y315M2-8 380V	132			90×170
18D	960	1 2 3 4 5 6 7 8	6091 5992 5795 5501 5206 4912 4519 4126	83000 100000 116000 132000 150000 166000 183000 199000	75 78 81 83 82 80 77 74	187 213 231 243 265 283 298 308	191 218 235 248 270 289 304 315	220 250 271 285 310 332 350 362	Y355-6	250	9510×4	140×250	100×210	SKF 6232 22232 CC/W33
									Y400-6	280			110×210
										315
										355

注：進口壓力P＝101325Pa，進口溫度t=20℃,介質密度ρ＝1.2kg/m³,未注電壓均為6000V。未注聯軸器型號均為F2508A。

G6-51-1　鍋爐離心引風機性能與選用件對照表

機號	轉速r/min	序號	全壓Pa	流量m³/h	內效率%	內功率kw	軸功率kw	所需功率kw	電動機		聯軸器			滾動軸承型號
									型號	功率kw	型號或代號	風機軸	電機軸
18D	730	1 2 3 4 5 6 7 8	3522 3465 3351 3181 3010 2840 2613 2386	63100 76000 88200 100000 114000 126000 139000 151000	75 78 81 83 82 80 77 74	82.3 93.8 101 106 116 124 131 135	84 95.7 103 109 119 127 134 138	96.6 110 119 125 136 146 154 159	Y315M3-8 380V	110	9510×4	140×250	80×170	SKF 6232 22232 CC/W33
									Y315M2-8 380V	132			90×170
									Y355M2-8 380V	160			100×210
19D	960	1 2 3 4 5 6 7 8	6787 6676 6457 6129 5801 5473 5035 4597	97600 118000 136000 155000 176000 195000 215000 234000	75 78 81 83 82 80 77 74	245 281 301 318 346 371 391 404	250 286 307 324 355 378 398 412	288 329 353 373 406 435 458 474	Y400-6	315	9510×4	140×250	110×210	SKF 6232 22232 CC/W33
										355
										400
									Y450-6	450	10-140×130		130×250
										500
19D	730	1 2 3 4 5 6 7 8	3924 3860 3734 3544 3354 3165 2911 2658	74200 89700 103000 118000 134000 148000 163000 178000	75 78 81 83 82 80 77 74	108 123 132 140 152 163 171 178	110 126 135 143 155 166 175 181	127 145 155 164 179 191 201 208	Y355M2-8 380V	160	9510×4	140×250	100×210	SKF 6232 22232 CC/W33
									Y355M3-8 380V	185
									Y355M4-8 380V	200
20D	960	1 2 3 4 5 6 7 8	7520 7397 7155 6791 6428 6064 5579 5094	114000 138000 159000 181000 205000 227000 251000 273000	75 78 81 83 82 80 77 74	318 364 390 411 446 478 505 522	324 371 398 420 455 488 515 533	373 427 458 483 524 561 593 613	Y450-6	450	10-140×13	140×250	130×250	SKF 6232 22232 CC/W33
										500
										560
										630

注：進口壓力P＝101325Pa，進口溫度t=20℃,介質密度ρ＝1.2kg/m³,未注電壓均為6000V。未注聯軸器型號均為F2508A。

G6-51-1　鍋爐離心引風機性能與選用件對照表

機號	轉速r/min	序號	全壓Pa	流量m³/h	內效率%	內功率kw	軸功率kw	所需功率kw	電動機		聯軸器			滾動軸承型號
									型號	功率kw	型號或代號	風機軸	電機軸
20D	730	1 2 3 4 5 6 7 8	4348 4277 4137 3927 3717 3506 3226 2946	86700 105000 121000 138000 156000 173000 191000 208000	75 78 81 83 82 80 77 74	140 160 172 181 196 211 222 230	142 163 175 185 200 215 227 235	164 188 201 213 231 247 261 270	Y355M3-8 380V	185	9510×4	140×250	100×210	SKF 6232 22232 CC/W33
									Y400-8	220			110×210
										250
										280
21D	960	1 2 3 4 5 6 7 8	8290 8155 7888 7487 7087 6686 6151 5616	132000 158000 184000 210000 237000 263000 291000 316000	75 78 81 83 82 80 77 74	405 459 498 526 569 611 645 666	414 468 508 537 581 623 658 680	476 538 584 617 617 716 757 782	Y450-6	560	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
										630
									Y500-6	710	10-140×140		140×250
										800
21D	730	1 2 3 4 5 6 7 8	4794 4716 4562 4330 4098 3866 3556 3247	100000 120000 140000 160000 180000 200000 221000 240000	75 78 81 83 82 80 77 74	178 202 219 232 250 268 284 293	181 206 223 237 255 274 289 298	208 236 257 272 293 315 333 343	Y400-8	280	10-140×110	140×250	110×210	SKF 6332 22332 CC/W33
									Y450-8	355	10-140×130		130×250
21D	580	1 2 3 4 5 6 7 8	3026 2977 2880 2733 2587 2440 2245 2050	79500 95400 111000 127000 143000 159000 175000 191000	75 78 81 83 82 80 77 74	89.1 101 110 116 125 135 142 147	90.9 103 112 119 129 137 145 150	105 119 129 136 147 158 166 172	Y450-10	220	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33

注：進口壓力P＝101325Pa，進口溫度t=20℃,介質密度ρ＝1.2kg/m³,未注電壓均為6000V。未注聯軸器型號均為F2508A。

G6-51-1　鍋爐離心引風機性能與選用件對照表

機號	轉速r/min	序號	全壓Pa	流量m³/h	內效率%	內功率kw	軸功率kw	所需功率kw	電動機		聯軸器			滾動軸承型號
									型號	功率kw	型號或代號	風機軸	電機軸
22D	960	1 2 3 4 5 6 7 8	9099 8950 8658 8217 7778 7337 6750 6164	152000 182000 212000 241000 273000 302000 334000 363000	75 78 81 83 82 80 77 74	512 580 629 663 719 769 813 840	523 592 642 676 734 785 830 857	601 681 739 778 844 903 954 986	Y500-6	710	10-140×140	140×250	140×250	SKF 6332 22332 CC/W33
										900
										1000
22D	730	1 2 3 4 5 6 7 8	5261 5175 5006 4751 4498 4242 3903 3564	116000 140000 161000 183000 208000 230000 254000 276000	75 78 81 83 82 80 77 74	226 258 276 291 317 339 358 369	231 263 282 297 323 346 365 377	265 303 324 341 372 398 420 433	Y450-8	315	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
										355
										400
										450
22D	580	1 2 3 4 5 6 7 8	3321 3267 3160 2999 2839 2678 2464 2250	92200 111000 128000 145000 165000 183000 202000 219000	75 78 81 83 82 80 77 74	113 129 139 146 159 170 180 185	116 132 142 149 162 174 183 189	133 152 162 171 186 200 211 217	Y450-10	220	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
23.5D	960	1 2 3 4 5 6 7 8	10380 10214 9879 9376 8875 8372 7703 7033	185000 224000 258000 295000 333000 370000 408000 443000	75 78 81 83 82 80 77 74	711 815 874 926 1001 1076 1134 1170	726 831 892 945 1022 1098 1157 1193	835 956 1026 1086 1175 1262 1330 1372	Y500-6	1000	10-140×140	140×250	140×250	SKF 6332 22332 CC/W33
									Y560-6	1120	9518×4		160×300
										1250
										1400

注：進口壓力P＝101325Pa，進口溫度t=20℃,介質密度ρ＝1.2kg/m³,未注電壓均為6000V。未注聯軸器型號均為F2508A。

G6-51-1　鍋爐離心引風機性能與選用件對照表

機號	轉速r/min	序號	全壓Pa	流量m³/h	內效率%	內功率kw	軸功率kw	所需功率kw	電動機		聯軸器			滾動軸承型號
									型號	功率kw	型號或代號	風機軸	電機軸
23.5D	730	1 2 3 4 5 6 7 8	6003 5906 5712 5422 5131 4841 4455 4066	140000 168000 196000 224000 252000 280000 310000 336000	75 78 81 83 82 80 77 74	311 353 384 406 438 471 498 513	318 361 392 415 447 480 508 523	365 415 451 477 514 552 585 602	Y450-8	400	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
									Y500-8	500	10-140×140		140×250
										560
										630
23.5D	580	1 2 3 4 5 6 7 8	3789 3728 3606 3423 3239 3056 2812 2567	112000 136000 156000 177000 202000 222000 246000 267000	75 78 81 83 82 80 77 74	157 181 193 203 222 236 250 257	160 184 197 207 226 241 255 263	184 212 226 238 260 277 293 302	Y450-10	220	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
										250
										280
										315
25D	730	1 2 3 4 5 6 7 8	6794 6683 6464 6136 5808 5478 5041 4603	169000 203000 236000 270000 305000 338000 373000 406000	75 78 81 83 82 80 77 74	425 483 523 554 600 643 678 702	434 493 534 566 612 656 692 716	499 567 614 651 704 754 796 823	Y500-8	630	10-140×140	140×250	140×250	SKF 6332 22332 CC/W33
									Y560-8	710
										800	9518×4		160×300
25D	580	1 2 3 4 5 6 7 8	4289 4219 4080 3873 3666 3458 3182 2905	134000 161000 188000 215000 242000 369000 296000 323000	75 78 81 83 82 80 77 74	213 242 263 269 301 323 340 352	217 247 268 274 307 330 347 359	250 284 309 316 353 379 399 413	Y450-10	280	10-140×130	140×250	130×250	SKF 6332 22332 CC/W33
										355
									Y500-10	400	10-140×140		140×250
