鍋爐通引風機

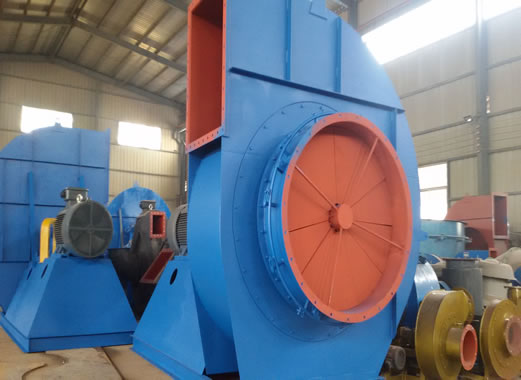

Y9-38 Y8-39 鍋爐通引風機

9-38 8-39
Y8-.39 9-38
單吸鍋爐通引風機
產品描述：風機的用途 Y8-39、Y9-38兩系列鍋爐離心引風機，是為使工業鍋爐在變工況運行時，引風機能在高效區工作，達到節能之目的，由機械工業部風機節能組，組織全國風機行業名家聯合設計、國家經委和機械工業部重點推廣的高效節能產品，具有效率高、噪聲低、性能曲線高郊區寬廣等優點。
在線訂購

風機的用途

Y8-39、Y9-38兩系列鍋爐離心引風機，是為使工業鍋爐在變工況運行時，引風機能在高效區工作，達到節能之目的，由機械工業部風機節能組，組織全國風機行業名家聯合設計、國家經委和機械工業部重點推廣的高效節能產品，具有效率高、噪聲低、性能曲線高郊區寬廣等優點。

本風機適合于配有省煤器(預熱器)和消煙除塵裝置的0.5～35t/h工業鍋爐選用。凡進氣條件相近，性能又相適應者均可選用，但最高進氣溫度不得超過250℃。

在引風機前必須加裝除塵效率不低于85%的除塵裝置，以降低進入風機的煙氣含塵量，減輕煙塵對風機的磨損，提高風機的使用壽命。

風機的特點

當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大。考慮到風機的經濟性和適應性，故提供Y8-39和Y9-38型兩個系列風機供用戶選用。相同的兩個系列風機的聯接及安裝尺寸相同。

風機的型式

1、本風機制成單吸入。機號有No4、No4.5、No5、No5.6、No6.3、No7.1、No8、No9、No10、No11.2、No12.5、No14、No16十三個機號。

2、本風機又可制成順時針旋轉和逆時針旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉者稱為右旋風機，以右表示，反之稱左旋風機，以左表示。

3、風機的出口位置以機殼的出口角度表示，右旋風機、左旋風機均可制成0°、45°、90°、135°、180°、225°六種角度。如您需用其它機號或其它角度，我廠有實力為您“點菜”設計，精心制造，直到您滿意為止。

結構和特性

風機由葉輪、機殼、進風口、傳動組、調節門等部件組成。

1、葉輪：材料為16Mn，長短相間前向彎曲葉片，焊于弧錐形前盤與平板后盤中間，葉輪成型后經嚴格的靜動平衡校正和超速運轉試驗，因此運行平穩可靠。

2、機殼：用鋼板焊接成蝸形整體。在蝸板上開有清灰門，便于清除葉片和機殼內的積灰。保證葉輪的平衡性和氣動性能。

3、進風口：制成收斂式流線形整體結構，用螺栓固定于風機一側。

4、傳動組：由主軸、水冷軸承箱、聯軸器組成。

主軸由優質鋼制成，采用滾動軸承，軸承箱有整體式和剖分式兩種形式。No4～6.3采用整體式軸承箱；No7.1～16采用剖分式軸承箱，兩種軸承箱上均需通水冷卻，耗水量因工作溫度和環境溫度不同而異，一般按0.5～1m³/h考慮。軸承箱上裝有溫度計和油位指示，軸承箱采用30號機械油，加油量按油標標志要求實施。

5、調節門：用來調節風機流量大小。調節門為花瓣調心式，軸向安裝于進風口之前，采用外部傳動的結構，轉動靈活方便，調節范圍為90°(全閉)到0°(全開)。調節門的扳把位置從進風口方向看在右側，對右旋轉風機，扳把從下往上推是從全閉到全開方向；左旋轉風機，扳把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必須搞好潤滑，建議采用高溫(260℃)膨潤土脂，使風機在高溫運轉時不至失效。

風機性能選擇與應用

1、設計和使用單位根據所需之流量和全壓，在性能表中確定所選引風機的機號，具體性能及配用電機須從表中查出，亦可選用其它型號的電機，但功率和轉速要匹配，并在訂貨時注明。

2、性能表中每一轉速的性能是將最高效率90%范圍內的性能按流量等分七個性能點，訂貨時以性能表為準。

3、出廠的合格風機性能在額定流量下全壓值不得超過±5%。

4、性能表中No4～6.3按氣體溫度t=220℃、200℃，大氣壓力P=101325Pa，氣體密度ρ=0.713，0.745公斤/立方米的煙氣介質計算。No7.1以上按氣體溫度t=200℃、175℃，大氣壓力P=101325Pa，氣體密度ρ=0.745，0.784公斤/立方米的煙氣介質計算。帶調節門風機的選擇曲線與性能表均指調節門葉片為全開(0℃)時的參數。

5、如風機使用條件與給定條件不符時應按正式換算：

全壓：H1=H2

流量：Q1＝Q2

軸功率：N1=N2

式中：H2、Q2、N2指性能表中所列的全壓、流量、軸功率。

B –使用地方大氣壓 (Pa)

t1—輸送氣體溫度（℃）

t2—性能表額定的溫度：No4～No6.3，t2＝220℃，No7.1以上，t2＝200℃

H1、Q1、N1指使用條件下風機所產生的實用工況的全壓、流量、軸功率。

6、所需功率按下式換算：

式中：Q、H、η分別為風機的流量(m³/h)、全壓（Pa）、空氣效率（%）。η1為風機的機械效率；皮帶傳動η1=0.95；聯軸器傳動η1=0.98。K為電動機容量儲備系數，對引風機取1.3，選用電機功率，一般不得低于所需功率的數值。

7、在進氣條件不變時，風機Q（流量），H（全壓），N（功率）與n（轉速）有下列關系。

===

從上式所需功率N式告誡我們，電機容量不變時，切勿隨意將引風機作冷態全開運轉或任意提高轉速，否則，電機有過載被燒之險。

8、流量過多或不足的處理：

在使用時，常常發生流量過多或不足，產生這種現象的原因很多，如在使用過程中發生時大時小的現象，主要是由于管網中的阻力時大時??；如在使用過程中，經過較長時間逐漸減少或突然減少，主要是由于風機的流道或管網堵塞。

在風機新安裝后，進行正式運轉時就發生流量過大或不足的現象，產生這種現象的原因主要有下列幾點：

(1)管網阻力實際值與計算值相差過大，一般管網特性方程式：H=KQ²。式中K為阻力系數，如實際值K 小于計算值K時，則流量增大，若實際值K大于計算值K ，則流量減少。

(2)選擇時未考慮風機本身全壓值偏差的影響，當風機實際全壓為正偏差時則流量增大，為負偏差時，則流量減少。

如風機在使用過程中發生流量過大或過小時，可利用調節門的開閉程度來調節流量，當調節門全開時，流量仍嫌過小，可采用下列方法之一消除：

a、改變管網，使管網阻力系數K降低。

b、提高風機轉速，但不得大于性能表中該機號的最大轉速。

c、調換新的壓力較高的風機。

安裝與使用

1、安裝前，應對風機各部件進行全面檢查，機件是否完整，葉輪與機殼旋向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等。如發現問題，應予以修復。

2、安裝時，注意檢查，機殼內不應有掉入和遺留的工具或雜物。在一些接合面上，為了防止生銹，減少拆卸困難，應涂上一層潤滑脂或機械油，風機與地基結合面、進出風管道聯接面等關鍵接觸面應調整，使之自然吻合，不得強行聯結，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。

3、安裝要求：

(1)按圖紙所示位置尺寸安裝，為確保高效率，特別要嚴格控制進風口與葉輪的軸向和徑向間隙尺寸，不得超標。

(2)聯軸器傳動的風機主軸與電機軸的不同軸度、聯軸器兩端的不平行度均不得超過0.16mm。

(3)安裝調節門，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。

(4)安裝后，試撥傳動組，檢查是否有過緊或與固定部分刮蹭現象。

4、風機的試運轉：

全部安裝完畢，在總檢合格后，才能進行試運轉。

為了防止電機因過載燒毀，風機在每次啟動和試轉時，必須在無載荷(關閉進風管道中的閥門或調節門)的情況下進行。如情況良好，然后逐步打開調節門，作滿載荷的正常運轉。新安裝的風機試運轉時間不少于2小時，修理后安裝的試運轉時間不少于半小時，如無異常的現象發生方可正式使用。

引風機所選用的功率，系指在特定情況下正常功耗加上機械損失和應有的功率儲備量而言，在運轉過程中應嚴格控制電流，不得超標。

5、風機的操作：

(1)風機啟動前應進行下列準備工作：

a、關閉調節門。

b、檢查軸承箱油位是否在最低與最高油位之間。

c、檢查冷卻部分是否正常。

d、檢查電器線路及儀表是否正常。

(2)當風機啟動后，達到正常轉速時逐漸開大調節門直至規定負荷為止。運轉過程中軸承溫度不得高于40℃，表溫不高于70℃。

(3)如發覺風機有劇烈振動、撞擊、軸承溫升劇烈上升等反?，F(xiàn)象，必須緊急停車查明原因。

風機的維護

為了避免由于維護不當而引起人為故障及事故的發生，充分發揮設備的使用效能，延長設備的使用壽命，必須加強風機的維護。

1、風機維護工作注意事項：

(1)風機及其系統不允許帶病運行。

(2)風機維修前必須停機斷電。

(3)定期清除風機內部特別是葉片處積灰、污垢等雜質，并防止生銹。

(4)如發現流量過大，不符合使用要求或短時間內需要較少流量時可利用調節門進行調節，以達使用要求。

(5)對軸承箱溫度計及油標靈敏性和冷卻水路是否暢通，應定期進行檢查。

(6)除拆修后應更換潤滑劑外，正常情況下1～3個月更換一次潤滑劑。

(7)發現聯軸器部分有異常松動應及時更換膠塊。

(8)風機進出口方向十米內不許站人。

(9)不允許殘疾人和行動不便者在場圍觀。

故障產生的原因

一、風機振動劇烈：
(1)風機軸與電機軸不平行。

(2)機殼或進風口與葉輪摩擦。

(3)基礎的剛度不夠或不牢固。

(4)葉輪鉚釘松動或葉輪變形。

(5)葉輪軸盤孔與軸配合松動。

(6)機殼、軸承箱與支架、軸承座與軸承蓋聯接螺栓松動。

(7)風機進出管道安裝不良，產生共振。

(8)葉片有積灰、污垢、葉片磨損、葉輪變形，軸彎曲使轉子產生不平衡。

二、軸承溫升過高：

(1)軸承箱振動劇烈。

(2)潤滑劑質量不良，變質、含有灰塵、砂粒、污垢等雜質或填充量過少。

(3)軸承箱蓋或座聯接螺栓之緊力過大或過小。

(4)軸與滾動軸承安裝歪斜，前后兩軸承不同心。

(5)滾動軸承損壞或軸彎曲。

(6)傳動組冷卻水過少或中斷。

三、電機電流過大或溫升過高：

(1)開車時進出氣管道內閘門未關嚴即帶負荷啟動。

(2)風機輸送氣體中含粘性物質、密度過大或溫度過低。

(3)主軸轉速超標。

(4)電機輸入電壓過低或電源單相斷電。

(5)受軸承座振動劇烈的影響。

單機產品成套供應范圍

引風機一臺，調節門一只，配套電機一臺。聯軸器一套，地腳螺栓一付。

訂貨須知

訂貨時須注明風機的機號、轉速、風量、風壓、出風口角度和旋轉方向，以及電動機型號、功率、轉速等。

Y8-39鍋爐離心引風機性能表

機號	傳動方式	主軸轉速r/min	全壓Pa	流量m³/h	配用電機		聯軸器 GB4323-84	電機地腳螺栓 GB799-88	風機重 kg
					型號	功率KW
4	D	2900	2039 2049 2030 1961 1882	3242 3846 4451 5055 5660	Y112M-4	4	Q3Y	M10×220	130
					Y132S1-2	5.5	Q3Y
4.5	D	2900	2579 2589 2569 2490 2392	4613 5477 6338 7199 8059	Y132S2-2	7.5	Q3Y	M10×220	151
					Y160M1-2	11	Q3Y	M12×300
5	D	2900	3187 3197 3167 3079 2951	6332 7513 8693 9874 11055	Y160M1-2	11	Q3Y	M12×300	171
					Y160M2-2	15
					Y160L-2	18.5
5.6	D	2900	4001 4011 3971 3854 3707	8896 10555 12214 13873 15531	Y160L-2	18.5	Q4Y	M12×300	277
					Y180M-2	22	Q4Y
					Y200L1-2	30	Q4Y	M16×400
6.3	D	1450	1265 1265 1255 1216 1167	6333 7514 8695 9876 11057	Y132S-4	5.5	Q4Y	M10×220	302
					Y132M-4	7.5
		2900	5060 5080 5031 4883 4687	12667 15029 17391 19752 22114	Y200L2-2	37	Q4Y	M16×400
					Y250M-2	55	Q4Y	M20×500
7.1	D	1450	1647 1686 1647 1608 1539 1441 1333	9066 10756 12446 14136 15827 17517 19207	Y160M-4	11	Q5Y	M12×300	577
					Y160L-4	15
8	D	1450	2088 2147 2098 2039 1951 1833 1696	12969 15387 17805 20223 22641 25059 27477	Y180M-4	1.5	Q5Y	M12×300	612
					Y180L-4	22
					Y200L-4	30	Q5Y	M16×400
9	D	1450	2647 2716 2657 2579 2471 2324 2147	18465 21908 25351 28794 32237 35679 39122	Y200L-4	30	Q5Y	M16×400	766
					Y225S-4	37	Q5Y
					Y225M-4	45

Y8-39鍋爐離心引風機性能表

機號	傳動方式	主軸轉速r/min	全壓Pa	流量m³/h	配用電機		電機帶輪	電機滑軌 (2套)	V帶	風機帶輪	風機重 kg
					型號	功率KW
7.1	C	1600	2010 2059 2010 1961 1873 1755 1627	10004 11869 13733 15598 17464 19329 21194	Y160L-4	15	48-C4-280	T0201×580	C4-2240	65-C4-250	577
					Y180M-4	18.5
8	C	1600	2549 2618 2559 2481 2383 2235 2069	14310 16978 19647 22315 24983 27651 30319	Y200L-4	30	55-C6-280	T0201×725	C6-2240	65-C6-250	612
					Y225S-4	37	60-C6-280

機號	傳動方式	主軸轉速r/min	全壓Pa	流量m³/h	配用電機		聯軸器 GB4323-84	電機地腳螺栓 GB799-88	風機重 kg
					型號	功率KW
10	D	1450	3265 3412 3422 3344 3246 3108 2922	25330 30053 34775 39498 44221 48943 53666	Y250M-4	55	Q5Y	M20×500	856
					Y280S-4	75	Q5Y
					Y280M-4	90
11.2	D	1450	4099 4275 4295 4197 4070 3903 3667	35587 42222 48857 55492 62127 68762 75397	Y280M-4	90	Q6Y	M20×500	1350
					Y315S-4	110	Q6Y	M24×630
					Y315M1-4	132
					Y315M2-4	160
		960	1794 1873 1882 1833 1784 1706 1608	23561 27954 32346 36739 41132 45525 49918	Y225M-6	30	Q6Y	M16×400
					Y250M-6	37	Q6Y	M20×500
					Y280S-6	45	Q6Y
12.5	D	1450	5109 5325 5344 5227 5070 4864 4570	49473 58697 67921 77145 86369 95592 104816	Y315M1-4	132	Q6Y	M24×630	1477
					Y315M2-4	160
					Y315L2-4	200	Q6Y
					Y355M2-4	250
		960	2235 2334 2343 2285 2226 2128 2000	32754 38861 44968 51075 57182 63289 69395	Y280S-6	45	Q6Y	M20×500
					Y280M-6	55
					Y315S-6	75	Q6Y	M24×630

Y8-39鍋爐離心引風機性能表

機號	傳動方式	主軸轉速r/min	全壓Pa	流量m³/h	配用電機		聯軸器 GB4323-84	電機地腳螺栓 GB799-88	風機重 kg
					型號	功率KW
12.5	D	730	1294 1353 1353 1323 1284 1235 1157	24907 29551 34194 38838 43482 48126 52769	Y225M-8	22			1477
					Y250M-8	30
14	D	960	2804 2932 2942 2873 2785 2667 2510	46018 54597 63177 71757 80336 88916 97496	Y315S1-6	75	Q7Y	M24×630	2413
					Y315M1-6	90
					Y315M2-6	110
					Y315M3-6	132
		730	1618 1696 1706 1657 1608 1539 1451	34993 41516 48041 54565 61089 67613 74137	Y280S-8	37
					Y280M-8	45
					Y315S-8	55
16	D	960	3668 3825 3844 3756 3638 3491 3285	68692 81498 94305 107113 119919 132726 145533	Y355M1-6	160	Q7Y	M24×630	2720
					Y355M2-6	200
					Y355M3-6	250
		730	2118 2206 2216 2167 2108 2020 1892	52234 61973 71711 81450 91189 100927 110666	Y315S1-8	55	Q7Y	M24×630
					Y315M1-8	75
					Y315M2-8	90
					Y315M3-8	110

Y9-38鍋爐離心引風機性能表

4	D	2900	2275 2334 2334 2294 2226	3297 3846 4396 4945 5495	Y132S1-2	5.5	Q3Y	M10×220	131
					Y132S2-2	7.5
4.5	D	2900	2873 2951 2961 2912 2814	4694 5477 6259 7042 7824	Y160M1-2	11	Q3Y	M12×300	155
5	D	2900	3550 3648 3658 3589 3481	6439 7513 8586 9659 10733	Y160M2-2	15	Q3Y	M12×300	173
					Y160L-2	18.5

Y9-38鍋爐離心引風機性能表

機號	傳動方式	主軸轉速r/min	全壓Pa	流量m³/h	配用電機		聯軸器 GB4323-84	電機地腳螺栓 GB799-88	風機重 kg
					型號	功率KW
5.6	D	2900	4452 4570 4579 4511 4364	9047 10555 12063 13571 15079	Y200L1-2	30	Q4Y	M16×400	280
					Y200L2-2	37
6.3	D	1450	1402 1441 1451 1422 1372	6441 7514 8588 9661 10735	Y132S-4	5.5	Q4Y	M20×220	306
					Y132M-4	7.5
		2900	5639 5786 5805 5707 5521	12882 15029 17176 19323 21470	Y225M-2	45	Q4Y	M20×500
					Y250M-2	55	Q4Y
					Y280S-2	75	Q4Y
7.1	D	1450	1784 1863 1873 1863 1833 1794 1735	9219 10756 12292 13829 15366 16902 18439	Y160M-4	11	Q5Y	M12×300	563
					Y160L-4	15
					Y180M-4	18.5	Q5Y
8	D	1450	2275 2363 2373 2363 2334 2285 2206	13189 15387 17585 19783 21982 24180 26378	Y180L-4	22	Q5Y	M12×300	639
					Y200L-4	30	Q5Y	M16×400

機號	傳動方式	主軸轉速r/min	全壓Pa	流量m³/h	配用電機		電機帶輪	電機滑軌 (2套)	V帶	風機帶輪	風機重 kg
					型號	功率KW
7.1	C	1600	2177 2265 2275 2265 2235 2186 2108	10173 11869 13564 15260 16955 18651 20346	Y180M-4	18.5	48-C4-280	T0201×580	C4-2240	65-C4- 250	563
					Y180L-4	22
8	C	1600	27652873 2893 2873 2834 2775 2677	14553 16978 19404 21830 24255 26081 29106	Y200L-4	30	55-C6-280	T0201×725	C6-2240	65-C6- 250	639
					Y225S-4	37	60-C6-280
					Y225M-4	45

Y9-38鍋爐離心引風機性能表

機號	傳動方式	主軸轉速r/min	全壓Pa	流量m³/h	配用電機		聯軸器 GB4323-84	電機地腳螺栓 GB799-88	風機重 kg
					型號	功率KW
9	D	1450	2873 2991 3010 2991 2951 2893 2785	18778 21908 25038 28168 31298 34427 37557	Y225S-4	37	Q5Y	M16×400	776
					Y250M-4	55	Q5Y	M20×500
10	D	1450	3550 3687 3716 3687 3648 3569 3442	25760 30053 34346 38639 42933 47226 51519	Y250M-4	55	Q5Y	M20×500	871
					Y280S-4	75	Q5Y
					Y280M-4	90
11.2	D	1450	4462 4628 4658 4462 4570 4471 4324	36190 42222 48254 54285 60317 66349 72381	Y315S-4	110	Q6Y	M24×630	1368
					Y315M-4	132
					Y315M2-4	160
		960	1951 2030 2039 2030 2000 1961 1892	23960 27954 31947 35941 39934 43927 47921	Y225M-6	30	Q6Y	M16×400
					Y280S-6	45	Q6Y	M20×200
12.5	D	1450	5560 5766 5805 5766 5697 5580 5384	50312 58697 67082 75468 83853 92238 100624	Y315M2-4	160	Q6Y	M24×630	1491
					Y355L2-4	200	Q6Y
					Y355M2-4	250
					Y355L2-4	315
		960	2432 2530 2540 2530 2490 2441 2353	33310 38861 44413 49965 55516 61068 66620	Y280M-6	55	Q6Y	M20×500
					Y315S-6	75	Q6Y	M24×630
					Y315M1-6	90

Y9-38鍋爐離心引風機性能表

機號	傳動方式	主軸轉速r/min	全壓Pa	流量m³/h	配用電機		聯軸器 GB4323-84	電機地腳螺栓 GB799-88	風機重 kg
					型號	功率KW
12.5	D	730	1402 1461 1471 1461 1441 1412 1363	25330 29550 33772 37994 42215 46437 50659	Y225M1-8	22			1491
					Y250M-8	30
					Y280S-8	37
14	D	960	3049 3167 3187 3167 3128 3059 2961	46789 54597 62397 70197 77997 85796 93596	Y315S1-6	75	Q7Y	M24×630	2452
					Y315M1-6	90
					Y315M2-6	110
					Y315M3-6	132
					Y355M1-6	160	Q7Y
		730	1765 1833 1843 1833 1814 1775 1716	35586 41517 47448 53379 59310 65241 71172	Y280S-8	37
					Y280M-8	45
					Y315S-8	55
					Y315M1-8	75
16	D	960	3991 4138 4167 4138 4089 4001 3863	69856 81498 93141 104784 106427 128069 139712	Y355M1-6	160	Q7Y	M24×630	2771
					Y355M2-6	200
					Y355M3-6	250
					JS-137-6	280	Q8Y
		730	2304 2392 2402 2392 2363 2314 2235	53119 61973 70826 79679 88533 97386 106239	Y315M1-8	75	Q7Y	M24×630
					Y315M2-8	90
					Y315M3-8	110
					Y355M1-8	132	Q7Y
